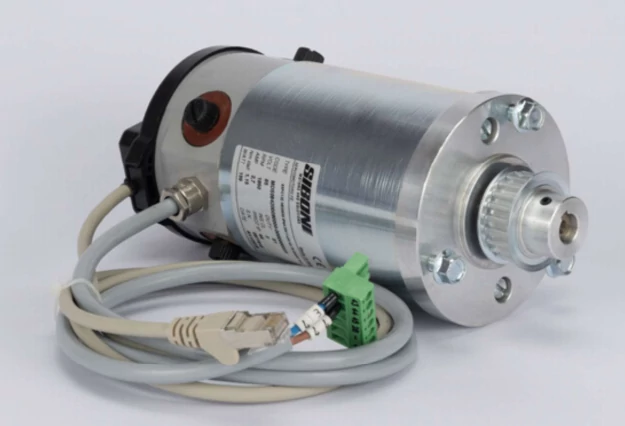

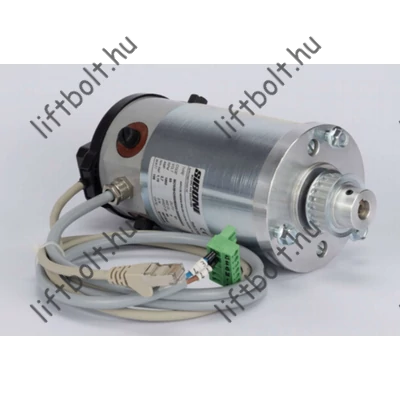

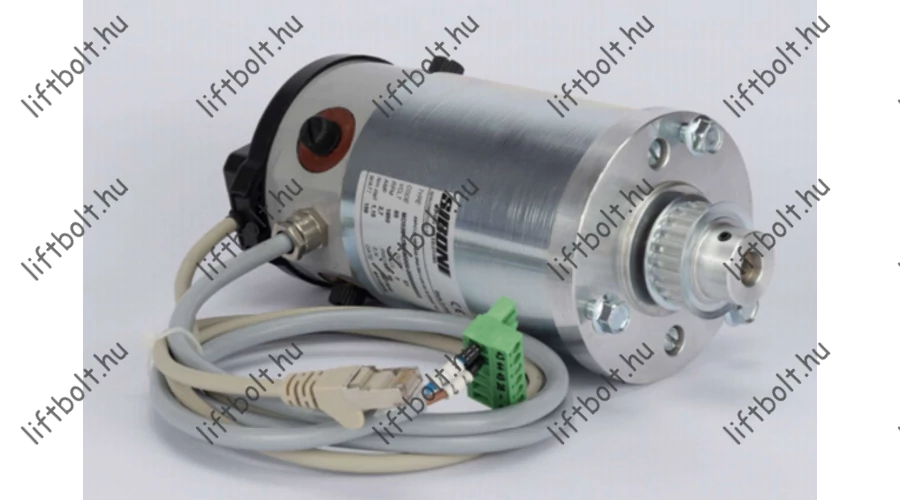

65 VDC 1Nm-es ajtó motor optikai/mágneses szenzorral BL-P2476 (200 VDC helyére)

kompatibilis a SEMATIC BL-B105AAAX01 (200 VDC) motorral

Előhúzalozott

Feszülstég: 65 VDC

optikai enkóderrel

előnye: előkábelezett, nem szükséges hozzá átalakító kábel

FIGYELEM! Telepítési segédlet:

1. Kapcsolja ki a vezérlő elektronikát. Az enkódert csatlakoztassa az RJ45-ös csatlakozó segítségével. A motort csatlakoztassa az elektronika 43-as és 44-es pontjára.

2. Kapcsolja be a vezérlő elektronikát, és a PC90 paraméternél válassza ki a 01-es értéket. (1 Nm motor típus) Kézi terminál esetén a főmenüben válassza a "door configuration"-t, majd a "door operator set-up" menüt. Ezen belül a válaszza a "motor"-t, és válassza a "MOOG 1 Nm", vagy "SIBONI" típust. Nyomja meg az OK gombot.

3. Működés ellenőrzése: kapcsolja be a "karbantartás" módot, majd nyomja meg a kettes gombot a nyitáshoz, a hármas gombot a záráshoz, Amennyiben az irány nem megfelelő, akkor a PC22 paramétert állítsa át 00-ról 01-re! Hibajelzés esetén ellenőrizze a csatlakozókat, és ismételje meg a lépéseket!

Amennyiben a motort régebbi, nem RJ45-ös enkóder csatlakozóval rendelkező elektronikához szeretné csatlakoztatni, abban az esetben a motorról vágja le az RJ45-ös csatlakozót, majd a 8 szákból a következő 4 szálat kösse be az elektronikába:

barna szál: 24-es csatlakozó (24 VDC)

narancssárga szál: 25-ös csatlakozó (enkóder CHA)

zöld-fehér szál: 26-os csatlakozó (enkóder CHB)

narancssárga-fehér szál: 27-es csatlakozó (GND)

SIBONI
