Vezetősín T70-1 - 70 x 65 x 9
| Cikkszám: | MOT70-1 |
| Elérhetőség: | Csak rendelésre! |
| Gyártó: |
|
|
Hidegen húzott ISO szabványos vezetősín. A sín szabványos hossza: 5000 mm (+/- 2 mm) - kérésre felárért más hossz is rendelhet. Az ár a mennyisgétől függ. Kérjük rakja a kosárba a kívánt mennyiséget (toldással együtt), és elküldjük ajánlatunkat! |
|
Leírás és Paraméterek
Alapanyag: E 235 B (ISO 630: 1995), ami megfelel a következőnek: Fe 360 B

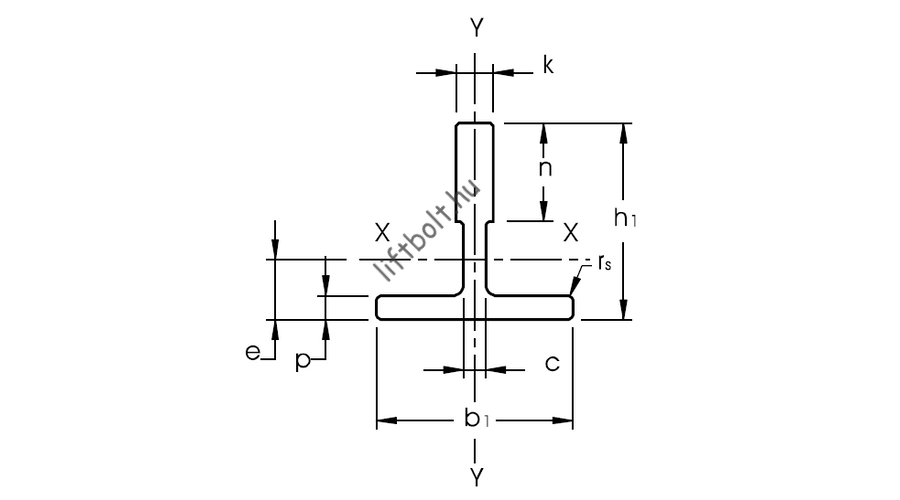

| ISO szabványos megnevezés | T 70-1/A |
| b1 | 70 mm (+/- 1,5 mm) |
| h1 | 65 mm (+/- 0,1 mm) |
| k | 9 mm (+ 0,1 / -0 mm) |
| n | 34 mm (+3 / -0 mm) |
| c | 6 mm |
| p | 7 mm (+/- 0,75 mm) |
| rs | 1,5 mm |
| m1 | 3 mm (+0,06/-0 mm) |
| m2 | 2,95 mm (+0/-0,06 mm |
| t1 | 3,5 mm (+/- 0,1 mm) |
| t2 | 3 mm (+/- 0,1 mm) |
| d | 13 mm |
| b3 | 42 mm (+/- 0,2 mm) |
| l2 | 105 mm (+/- 0,2 mm) |
| l3 | 25 mm (+/- 0,2 mm) |
| S | 9,51 cm2 |
| q1 | 7,47 kg / m |
| e | 2,04 cm |
| Ixx | 41,3 cm4 |
| Wxx | 9,24 cm3 |
| ixx | 2,09 cm |
| Iyy | 18,65 cm4 |
| Wyy | 5,35 cm3 |
| iyy | 1,4 cm |
