Fényfüggöny - Fülkeajtó nélküli felvonóhoz
| Cikkszám: | CE-DTS |
|
Fényfüggöny speciálisan fülkeajtó nélkül üzemelő felvonókhoz a biztonság növelése érdekében. |
|
Leírás és Paraméterek
Fényfüggöny speciálisan fülkeajtó nélkül üzemelő felvonókhoz a biztonság növelése érdekében.
Könnyen felszerelhető a profilon található furatoknak köszönhetően.
"Riasztást" követően resetelés szükséges a normál üzem visszaállásához.
Hogyan működik?
- Ajtók zárva jelzés szükségez ahhoz, hogy a fényfüggöny működése megkezdődjön. (24-220 VAC/VDC)
- Az 1-es relé aktiválódik, és a vezérlés megkapja a "fülkeajtó zárva" jelzést.
- Ha a két érzékelő között nincsen tárgy, akkor a 2-es relé is aktíválódik.

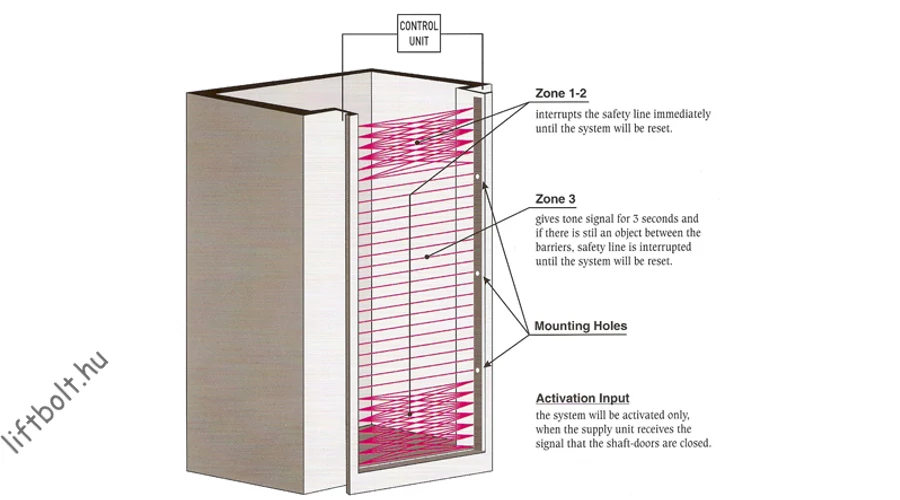

- Ha az 1-es 2-es zóna (ld. rajz) valamilyékében tárgy van, akkor a relé 1 és relé 2 deaktiválódik, és a relé 3 riasztás jelzést ad
- Ha a 3-as zónában (ld. rajz) tárgy van, akkor a rendszer egy hangjelzést ad 3 másodpercen keresztül, és a tárgy továbbra is a zónában van, akkor a relé 1 és relé 2 aktíválódik, és relé 3 továbbra is riasztást ad
- A normál működéshez ez után resetelni kell a rendszert

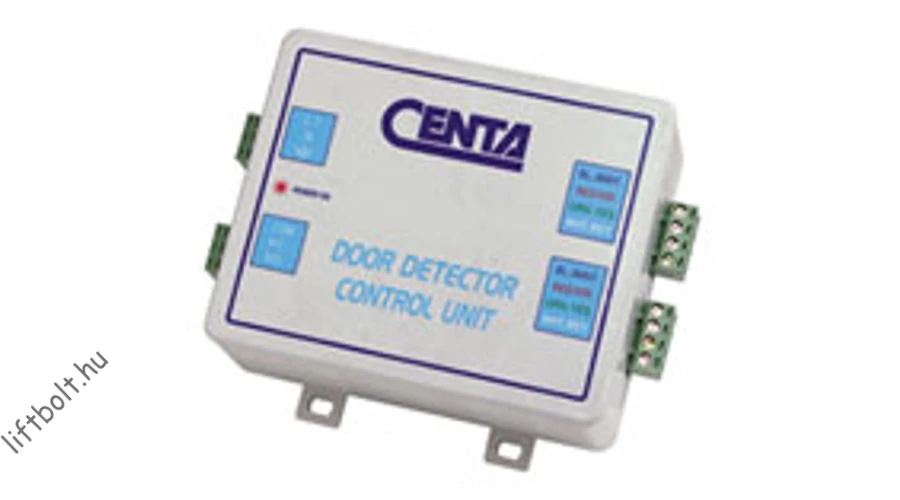

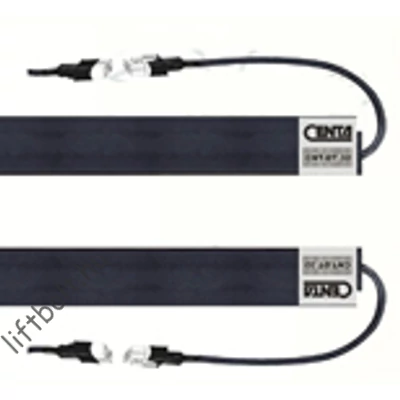

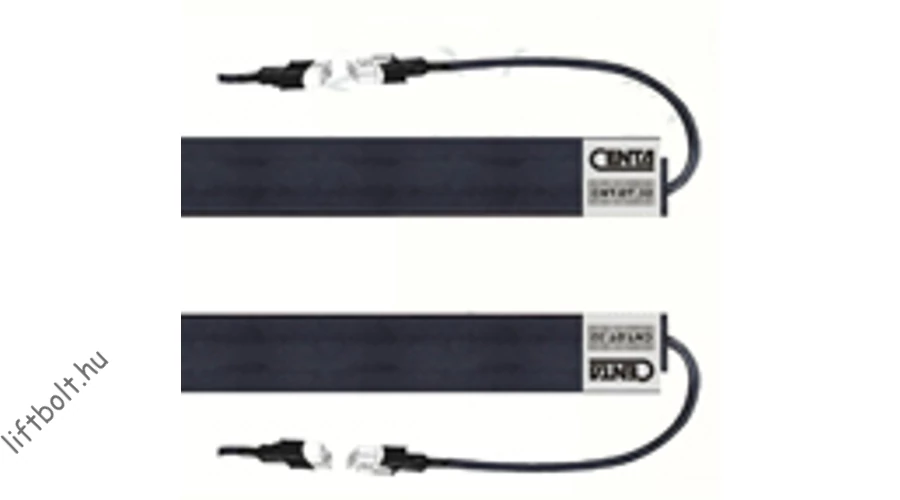

Adó fényfüggöny, vevő fényfüggöny + elektronika
kimenet: relé kontaktus 6A, NO/NC
akusztikus jelzés

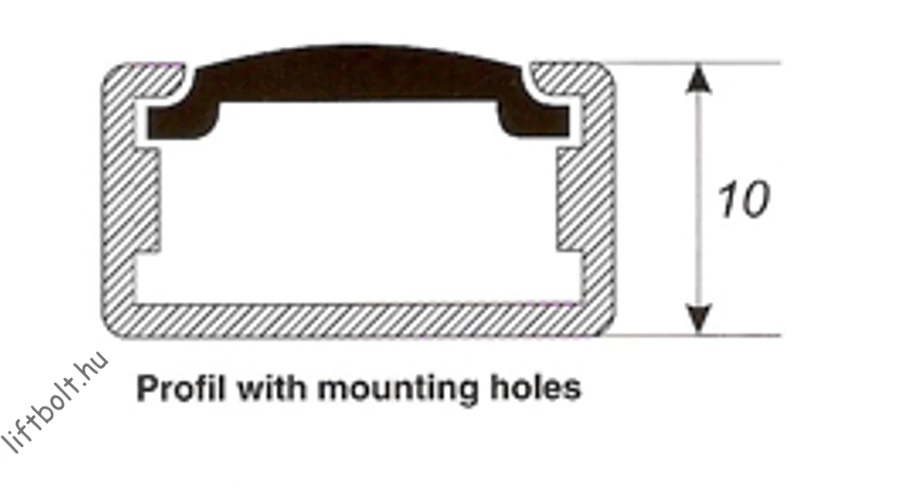

10 mm a vastagsága
