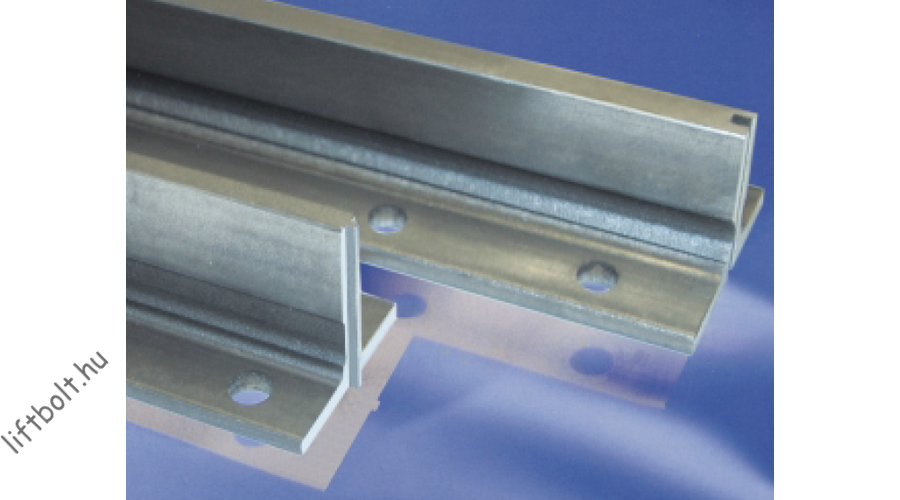

Vezetősín T90/B - 90 x 75 x 16
| Cikkszám: | MOT90 |
| Elérhetőség: | Csak rendelésre! |
|
Megmunkált ISO szabványos vezetősín. A sín szabványos hossza: 5000 mm (+/- 2 mm) - kérésre felárért más hossz is rendelhet. Az ár a mennyisgétől függ. Kérjük rakja a kosárba a kívánt mennyiséget (toldással együtt), és elküldjük ajánlatunkat! |
|
Leírás és Paraméterek

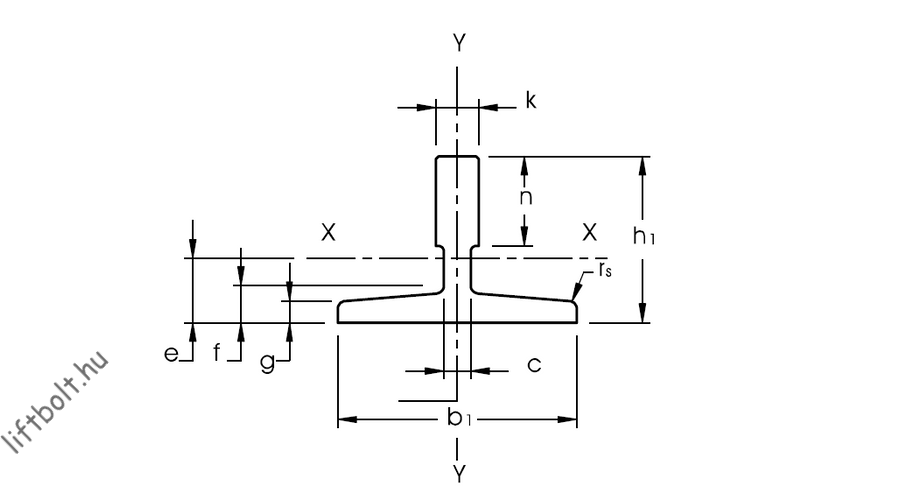

| ISO szabványos megnevezés | T90/B |
| b1 | 90 mm (+/- 1,5 mm) |
| h1 | 75 mm (+/- 0,1 mm) |
| k | 16 mm (+ 0,1 / -0 mm) |
| n | 42 mm (+3 / -0 mm) |
| c | 10 mm |
| g | 8 mm (+/- 0,75 mm) |
| f | 10 mm (+/- 0,75 mm) |
| rs | 4 mm |
| m1 | 6,4 mm (+0,06/-0 mm) |
| m2 | 6,37 mm (+0/-0,06 mm |
| t1 | 7,14 mm (+/- 0,1 mm) |
| t2 | 6,35 mm (+/- 0,1 mm) |

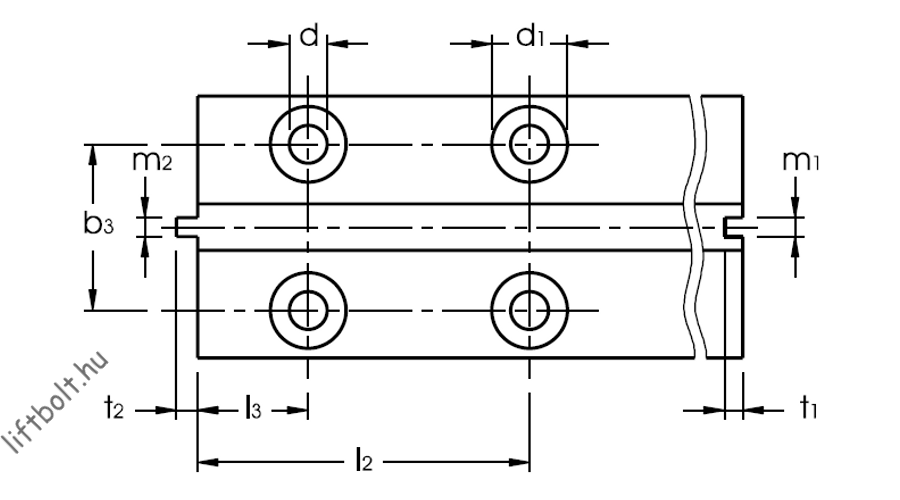

| d | 13 mm |
| d1 | 26 mm (csak kérésre) |
| b3 | 57,2 mm (+/- 0,2 mm) |
| l2 | 114,3 mm (+/- 0,2 mm) |
| l3 | 38,1 mm (+/- 0,2 mm) |
| S | 17,25 cm2 |
| q1 | 13,55 kg / m |
| e | 2,61 cm |
| Ixx | 102 cm4 |
| Wxx | 20,87 cm3 |
| ixx | 2,43 cm |
| Iyy | 52,6 cm4 |
| Wyy | 11,8 cm3 |
| iyy | 1,75 cm |
